< Origin 프로그램에서 그래프 축 추가하는 방법 >



안녕하세요?

Origin 프로그램으로 그래프 그리기에 이어 축 추가, 축 설정 변경 방법에 대해 포스팅합니다.

처음 사용하시는 분들은 조금 어려울 수도 있는 것들이라 도움이 되셨으면 좋겠네요!


x축, y축 모두 추가할 수 있지만 y축 추가를 예를 들어보았습니다.

저는 x값 1개와 y값에 해당하는 데이터 2개를 입력했습니다.

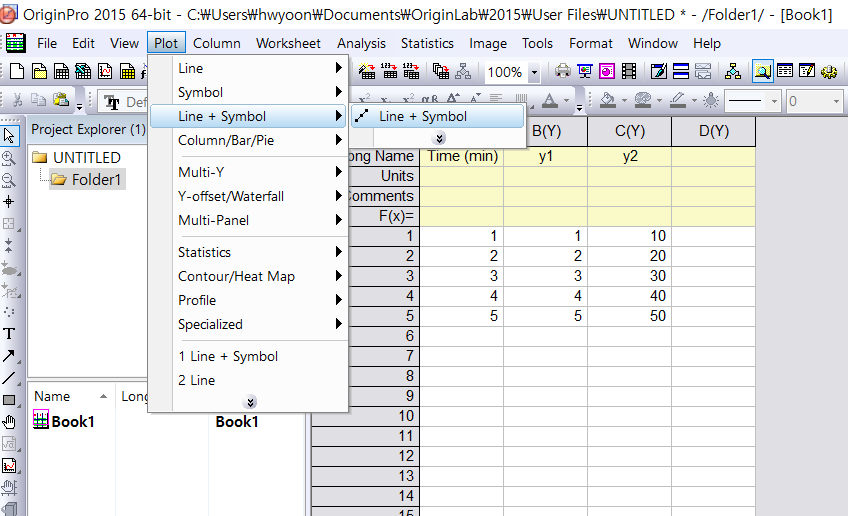

Plot - Line+Symbol로 그래프를 그렸습니다.

오리진으로 그래프 생성하는 방법

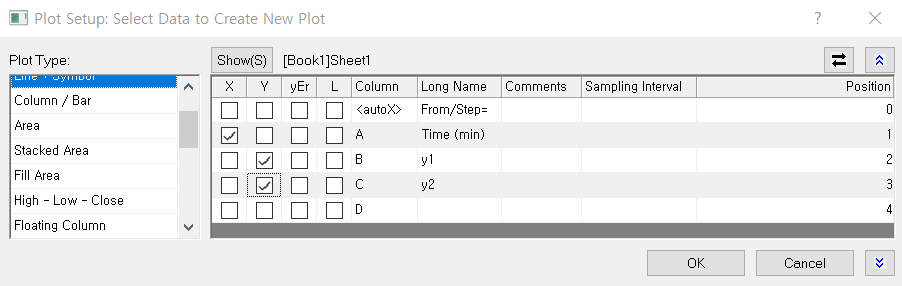

x값에 해당하는 데이터에 x를 체크하고 y값 2개는 y를 체크합니다.



오리진에서 x, y 축 데이터 설정하는 방법



아래와 같이 y축을 하나로 그래프가 그려지면

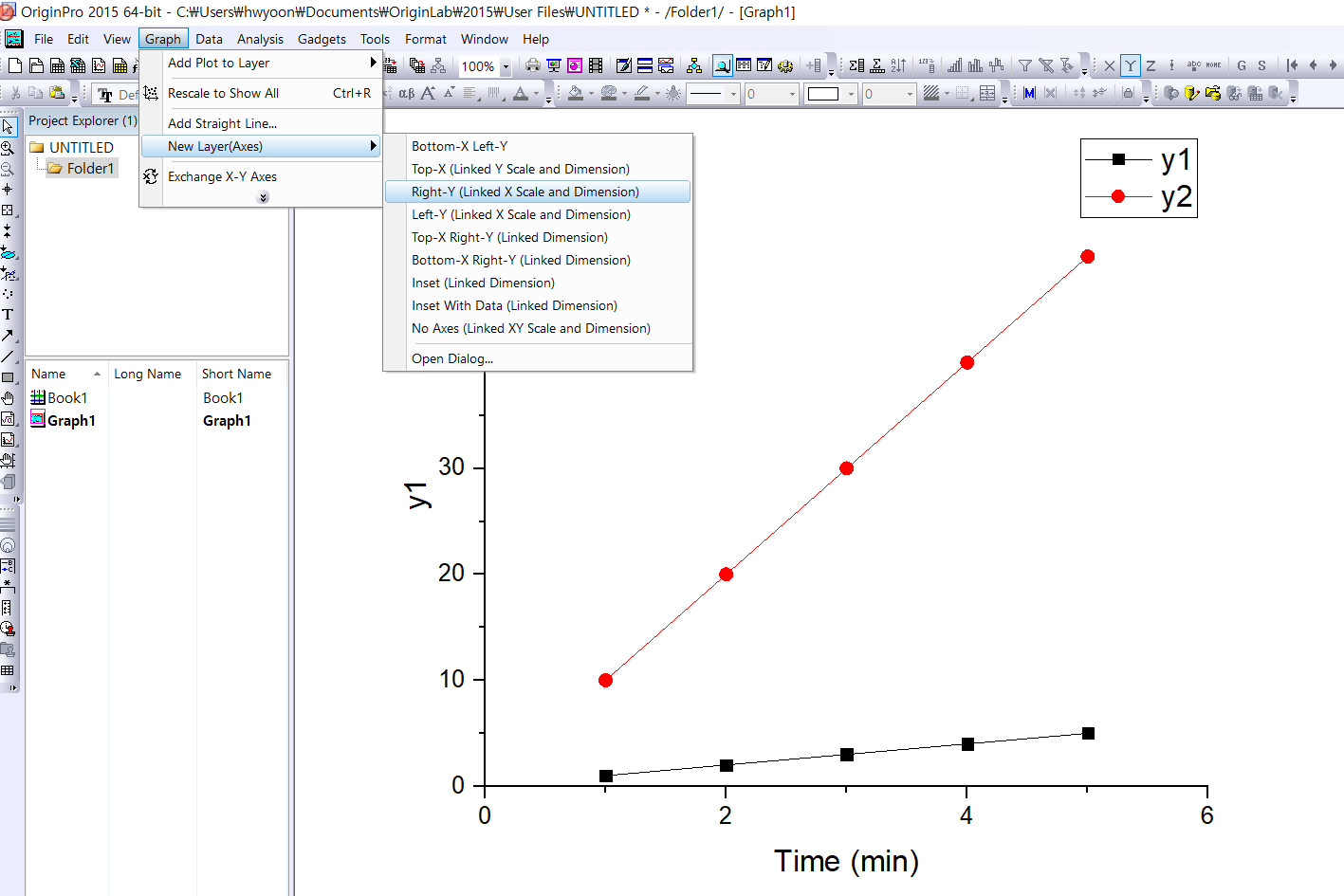

Graph-New Layer(Axes)-Right-Y(Linked X Scale and Dimension)을 클릭합니다.



오리진에서 y 축 추가하는 방법

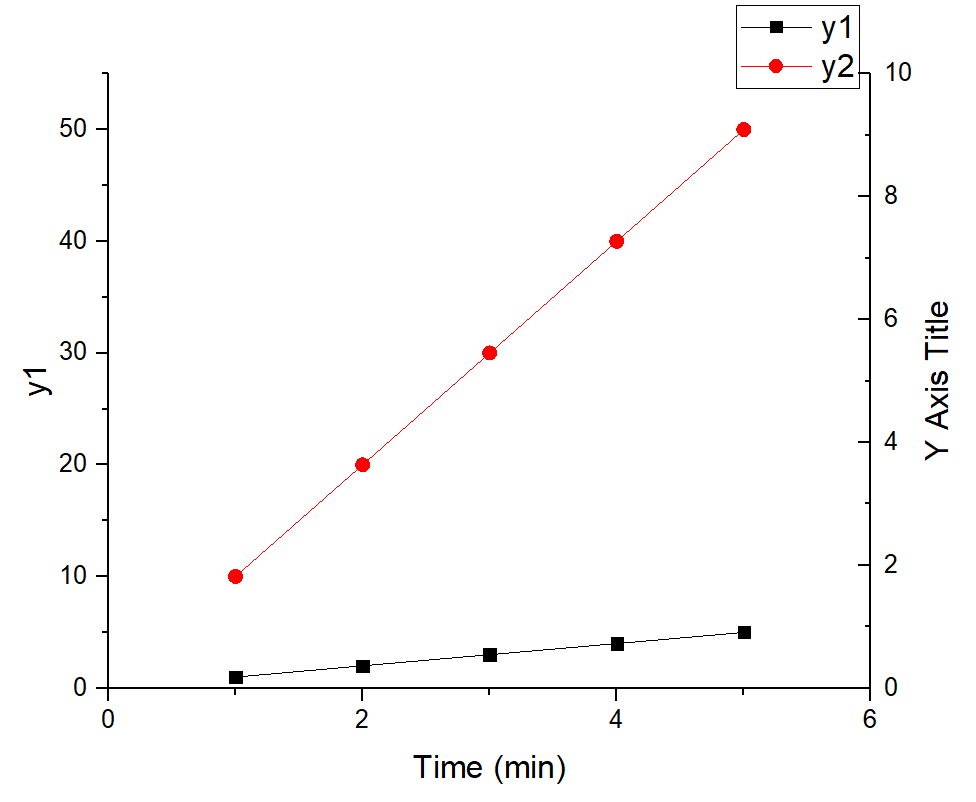

그럼 아래와 같이 y축이 새로 추가된 것을 알 수 있습니다.





오리진에서 축 추가 후의 그래프

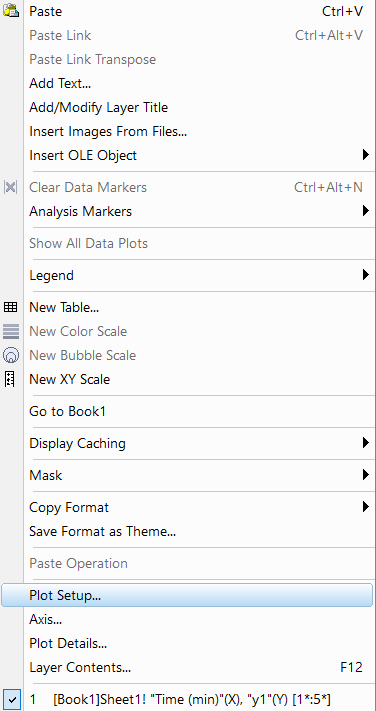

새로운 y축에 y값을 옮겨주려면 그래프에 오른쪽 마우스를 클릭하고 Plot Setup을 클릭합니다.



그래프에서 오른쪽 마우스 클릭

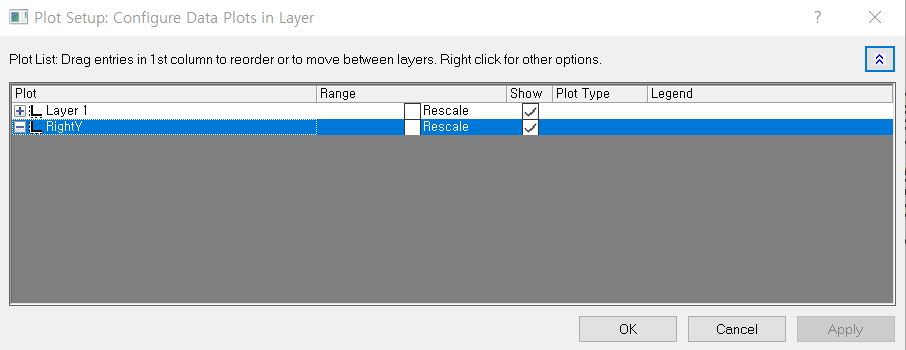

아래와 같은 창이 뜨는데 Layer 1은 기존의 y축, RightY는 새로 추가한 y축을 의미합니다.

이때, Layer 1 왼쪽의 + 버튼을 눌러 y값들을 확인합니다.

Plot setup에서 y값 데이터 설정



y1과 y2 데이터가 보이면 옮기고 싶은 데이터를 클릭하고 드래그하여 RightY로 옮겨줍니다.





Plot setup에서 y값 데이터 설정 2



728x90



옮겨주었다면 Apply로 확인하거나 바로 OK를 눌러 설정을 완료합니다.





Plot setup에서 y값 데이터 설정 3

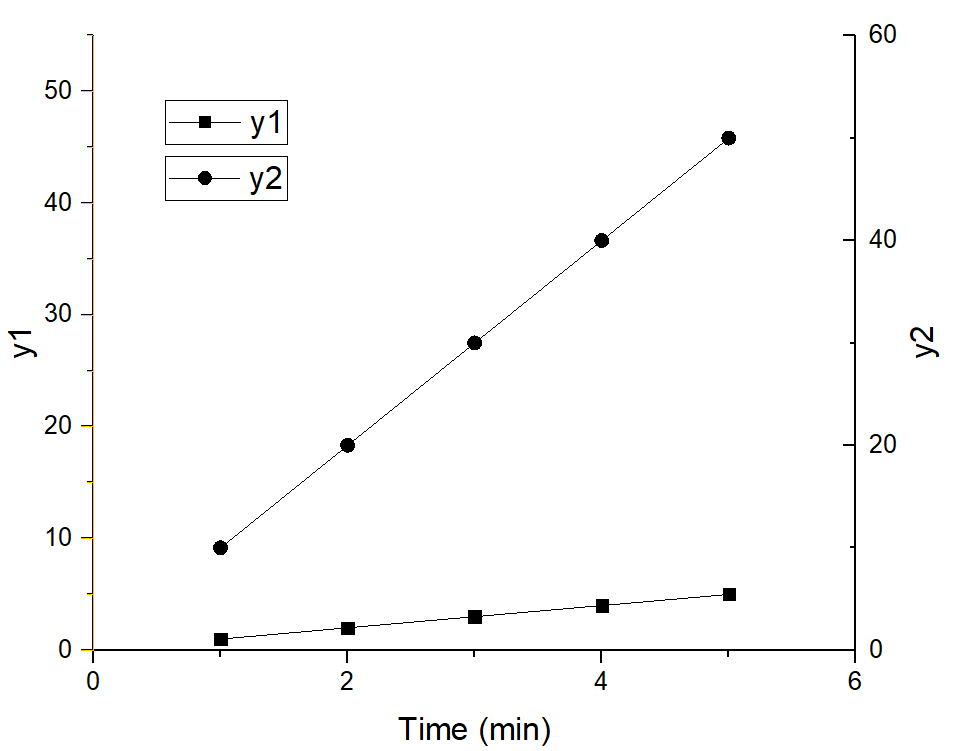

설정이 완료되면 아래처럼 각 y축 당 1개의 y값을 가지고 있는 그래프를 얻을 수 있습니다.





새로운 y축에 데이터 추가 후 그래프



이렇게 새로운 축을 만들다 보면 Legend(범례)가 뒤죽박죽되거나 없어질 수 있습니다.

아래처럼 그래프 왼쪽 상단의 1, 2가 각각의 축을 의미하므로

1이나 2를 클릭한 상태에서 맨 왼쪽 목록의 Reconstruct Legend(Ctrl+L)을 클릭해 다시 Legend를 생성할 수 있습니다.



재생성된 Legend

Legend 재생성

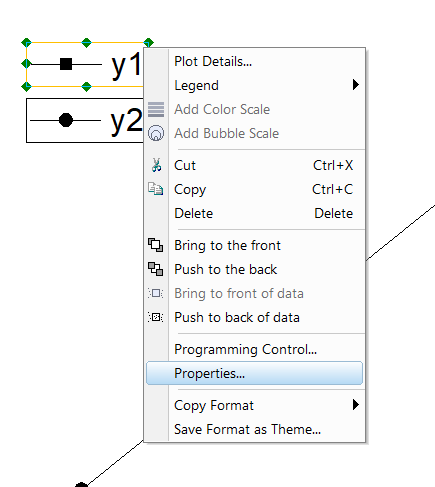

Legend의 특성은 Legend 위에서 오른쪽 마우스를 클릭하고 Properties...를 클릭합니다.





Legend 특성 변경 방법

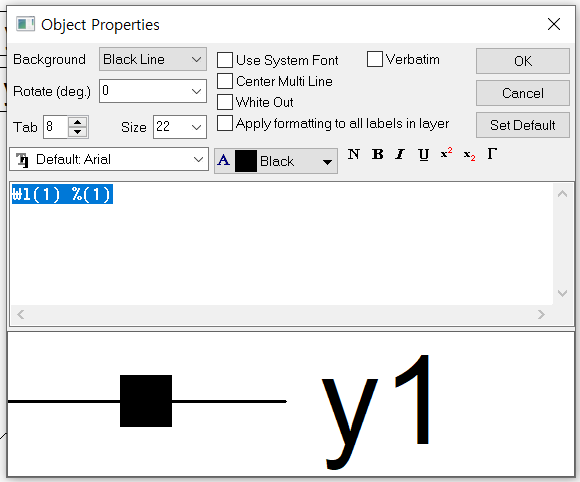

아래 처럼 Legend 설정 창이 뜨면 Legned의 순서, 글자, 박스 선 등을 수정할 수 있습니다.



Legend 설정 변경 창

---

여기까지 Origin (오리진) 프로그램을 이용해 그래프를 그릴 때 축 추가하는 방법에 대해 다뤄봤습니다.

더 궁금한 점이 있다면 댓글 남겨주세요!
